以 AFW121TI 为例，从模组应用描述芯片性能，包括 Realtek 的 IoT Wi-Fi 芯片 RTL8710BX 的基本性能以及参数。

1、资源浅析

a、模组基本外设：

b、Wi-Fi 模块上电初始化最大工作电流

Wi-Fi 模块在上电初始化时候，RF 校准和配置片内寄存器需要大电流，需要 500mA，在连接 AP 时候也需要一定的电流支持，建议电源设计最大电流超过 500mA。

c、同一路由（AP）下，可支持模组设备在线数量

常用路由连接数量经验值为 20-30 个，低端路由器通常支持 15 个，工业级别路由器数量增加数量可以到 300 个。

WIFI 2.4G 的 13 个信道里面可以重复使用。

d、配网模式支持以及原理

1、一键直连 Fast-link      2、微信 Airkiss       3、SoftAP热点配网

前两者操作简单，wifi 模块空中抓包方式，模块通过手机 app 配置信号(或者其它人机界面)，提取无线网络中路由器信息并配置入网，入网同手机兼容性和路由器加密协议相关，目前配网成功率大约 85%-90%。

SoftAP 是 wifi 产生 AP 热点，手机（或者其它人机界面）主动搜寻模块 AP 热点，将网络配置写入路由器用户名密码，配网成功率接近 100%。

推荐用户 APP 端两者结合使用，提高产品配网体验（九九物联提供 app 配网界面，自动切换源代码）。

通常有 AP+STA 模式来解决现场配网问题。

e、模块设置成 AP 热点模式，支持连接个数

目前的 WLAN Driver 支持 3 个 Station 连接，如有需求可调整连接上限。

f、模块支持 Soft-AP 和 Station 模式共存

Wi-Fi模块建立 Soft-AP 后，可同时做为 Station 模式并入其他 AP。

g、二次焊接

模块可接受二次回流焊，回流焊最高温度在 260 摄氏度左右，注意焊接温度曲线，焊接温区最好是上层温度低于下层温度，以避免屏蔽罩过热。

h、连接距离

模块可分为：

板载天线和外接天线（不包括穿透带钢筋混凝土楼板）

    板载天线空旷距离 60 米左右，外接 PCB 天线空旷距离可在 160 米左右，办公室环境非承重墙通常连接距离为 25 米（同苹果手机 wifi 信号距离相近）

i、丢包现象

由于网络速率快于串口速率，通常需要设备端，wifi 模组，服务器端的三方协议进行数据包调整。

本 wifi 模块默认串口接收缓冲 buff 为 1.5KB，每个 socket 缓冲为 2KB，能满足 IoT 数据的传输的需求。

2、功耗参数

a、功率模式小结和典型功耗参数

1)continuous TX 峰值功耗 320mA (配网时功耗最高)

2）模块保持连接时平均功耗 70mA

3)模块保持路由连接状态，Tickless睡眠模式功耗平均值5mA

模组深度休眠功耗：小于10Ua(Wifi 以及 ARM 内核休眠，需要外部 I/O 唤醒)。

       3、Flash 和 RAM 架构

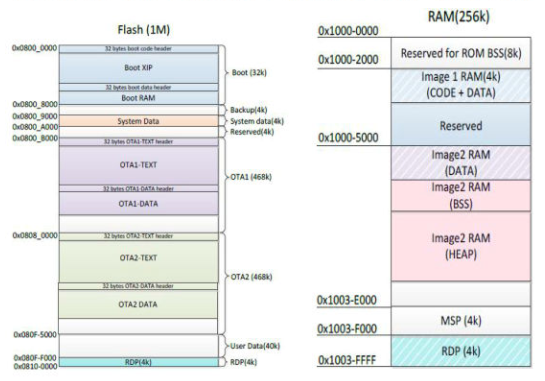

RTL8710BX 内部 Flash1MB（可支持到 4MB），SRAM 256KB，Flash 可以执行代码。

4、Wi-Fi 模块发射功率性能指标

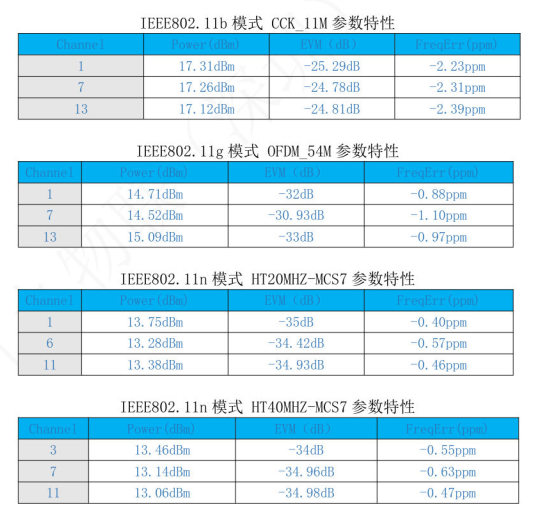

备注: 模块射频的 TX 性能主要体现在三个参数：Power（功率）、EVM（误差向量幅度）、FreqErr（频偏）。

5、软件相关

1）初始化、连接时间

a、Wi-Fi 模块初始化时间：500ms 以内b、一键快连，Fast-link配网：轮询信道过程保持 40s，配网成功时间 5s 内c、AT+指令操作写入配网信息，进行配网：2 秒d、TCP 连接的时间：AT+指令模式 2s 内e、Deep sleep 模式时钟细节：Deep sleep mode 下面使用的 wake up timer 是一个外部低精度 timer（1Khz），最多能够设置到 140 分钟，实测设置 140 分钟，会约有 10 分钟左右的误差。f、deep sleep mode wake up system reboot time：system reboot time = 98~100ms;

2）AT+指令集实现功能

a、无线通信协议：支持 IEEE802.11b/g/n，默认 n 频段连接

b、MAC 地址：支持 MAC 地址获取（AT+指令操作） c、扫描 AP 的全部信息：单指令操作实现

1）支持SSID的获取（允许最大长度128字节，支持中文和特殊字符，单引号除外）2）支持获取AP的MAC地址3）支持获取AP的安全模式4）支持获取AP的频率5）支持获取AP的信号（RSSI）6）支持获取AP的个数7）支持扫描AP时结果按信号强弱由强至弱排序 8）支持支持连接广播与非广播的SSID 9）支持IP的设置和获取

d、数据安全：

支持的安全模式以及加密算法，支持如下五种安全模式：

无安全(无密码)、WEP_OPEN（开放认证）、WEP_SHARED（共享密钥认证）、WPA、WPA2。

e、动态IP获取：

使用 DHCP    设置静态 IP非使用 DHCP

对于非使用 DHCP 的情况，AT+指令设置网络掩码地址、网络网关地址和DNS地址；

f、重连 AP 机制：支持开机自动重连，异常断开时自动重连。

g、HTTP服务端：支持AT+指令操作打开HTTP服务端

h、系统稳定性：为了提供系统的稳定性，以应对多冲突的操作环境，模块集成了看门狗机制，断线重连机制

i、烧录程序不成功：检查Jtag接线是否正确，检查LOG_Uart是否接反 j、二次开发：提供Ameba系列C_SDK以及设计参考 k、Wifi模块通讯时间

RTL8710BX 系列，由于原生态 AT+指令集包含了 Log 调试信息，Wifi 模块软件调试时间通常为 200ms 有返回值。

经过去除 Log 输出后，大约为 40ms 左右反馈时间。

3）WIFI 模块应用软件问答

1、固件重启后自动完成 AP 的自动重连，重连规则:两种情况：A、断电重启时候，模块会读取上次成功连接上AP后保存的信息，搜索周围AP信息，如果有相符合的，就去连接AP，如果周围存在这个AP热点，模块会连接上，如果不存在这个AP，模块会尝试发起8次的重连机制（可设置），每次的间隔为5s（可设置）B、模块在正常工作时候，当它连接的AP断开了，模块在18s（这个时间后期要改为5s内）后告诉MCU已经断开AP的连接，接下来会发起8次的重连机制，每次间隔为5s2、针对 AP 热点加密类型 WEP/WPA/WPA2/WAP ENT 的支持覆盖情况：支持如下五种安全模式：无安全(无密码)、WEP_OPEN（开放认证）、WEP_SHARED（共享密钥认证）、WPA、WPA2。对于WPA/WPA2,要支持加密算法为AES以及TKIP的AP。ENT不支持3、SCAN 出来的热点信息，不能识别中文字符以及乱码？中文字符的AP，模块会把会把中文字符进行UTF-8编码，如果路由器不支持Utf-8，需要单片机驱动端对编码进行调整，否则会出现乱字符或者空ap名称。4、SCAN 多久可以返回结果[包含扫描不到热点]2 秒，没有任何 AP，超时是 2 秒，可设置5、扫描到的热点信号值[dbm]最低是多少？或者说扫描可以返回热点数目最多有几个？热点信号值应用层看不到，目前我们测试的经验看到的范围-15~-100dbm，扫描返回的热点数目最多支持64个6、Wifi工作模式为AP+STA工作模式解释，从性能上对比单一的AP/STA模式有什么差异？该模式的具体应用场景？AP+STA模式的原理是模块先建立热点（AP），然后再连接其它AP（路由），相当于AP和STA两种模式同时生效。对比单一的AP和STA模式，它是采用轮询的方式在两者之间的模式切换，如果用同时存在的两个模式去收发数据，可能会丢失数据目前客户使用情况为：开始AP+STA模式，有以下用法：A、LED控制卡行业，客户用这个模式作为单机和联网灵活切换使用B、打印机行业，客户用在联网情况下，开启自身的热点手机状态反馈信息。C、pos机行业，通常设备端有人机界面，可以直接输入路由器信息，不需要ap热点方式连接7、AP 的 SSID 名称最大长度支持多少？SSID 最大长度为 32 字节8、快速发送两条AT指令会有什么反应？[第一条未响应返回值就立刻发送第二条AT命令]？模块接收做了循环队列，第一条未响应也不会丢掉第二条指令的接收9、连接上热点后，长时间放置，是否会被路由器踢掉【WIFI链路】?设备不会被路由踢掉，因为模块会有 beacan 发出10、网络连接最多支持有几个句柄？长时间不操作是否会被主动释放？能建立8个Socket连接，超过8个会建立不成功长时间不操作不会被主动释放11、TCP连接的时效机制是什么？[是否会维持长时间的TCP连接不断开]？作为CLIENT端，服务器不主动断开，会保持连接，作为SERVER，会一直保持等待设备接入12、TCP 断开的机制主动断开：需要发送指令被动断开：服务器会发连接断开报文两者都可以快速断开，断开都能释放端口，ID 等资源。13、TCP 最长发送和接收字节数文档标记，最长发送不超过1500字节，边界测试TCP 最长发送字节数为 1400Byte（不包括指令头，纯数据）TCP 最长接收字节数为 1460Byte（不包括指令头，纯数据）14、wifi 通讯性能模块有做过大数据并发压力测试，和数据下载时，同时串口发送上行数据，保持数据不丢。15、AT 命令的响应时间本地配置查询类命令：10ms之内，能收到回复数据，例如查询模块 MAC 地址、查询模块 IP 等。网络查询类命令：根据查询指令的功能执行时间。16、如果 wifi 关断，多久模块可以检测到连接丢失最少要 4-5s 时间，收不到 beacon，会通知上层。17、连接内测成功时间内测连接成功的时间为 2-3s，与网络环境有关。18、UDP 数据传输方式，一次可以发送数据量参照上面 TCP 通讯 13 条答复，与 TCP 的标准一致。19、TCP SERVER 模式下，收到远端 client 连接请求没有上报通知？关闭的时候倒是有通知；目前的机制是当连接被动断开，会上报通知告诉M CU。20、Wifi 默认配置参数配置软件默认的是 STA 工作模式，DHCP 默认是开启，默认波特率是 115200。21、IPV6 环境下，功能使用范例支持 IPV6，不过国内目前无 IPV6 环境，测试环境需要客户自行搭建。22、模块开机流程说明？引脚操作时序要求？模块开机只需要供电满足即可，如果设备端开启比较慢，建议分开电源控制，可以控制模块的 CHIP_EN 管脚，保证设备在启动过程中不被模块的管脚电平影响。23、设置波特率命令，设置后要求的后置动作？波特率设置完成后会被写到 flash 里面保存，设置完成后不需要重启。24、不用选择 WLMODE 就可以设置 STATICPARAM【操作问题】？这个是上电默认的状态25、同名、同密码的 AP 间切换是否支持？如果支持需要多长时间相应？[设备漫游]可以支持，但是自动切换 AP 时机需要主 MCU 根据信号强度设置命令切换。26、是否支持连接企业 WPA ENT 加密类型热点不支持27、不同路由连接及长时间工作的兼容性，是否有保证？需要不同路由器方案下的结论，配置不同信道连接和长时间工作的稳定性；        28、不同信道下，数据传输能力是否有差异信道、负载相同情况下，数据传输能力无差异29、当前支持的所有可能的固件升级方案有几种？SWD 接口局域网OTAUART_Log30、后续开发调试、出货售后问题的整机调试手段？Debug 信息log 信息UART 接口监控31、提供 SSL，TLS 等加密的实现，输出 AT+SSL 类功能接口九九物联根据应用提供 Config_rsa.h 文件配置文件提供客户选择。32、提供设置对 WPA/WPA2 之外的热点类型连接限制的接口POS 行业可以根据路由器的型号进行筛选认证。33、提供对 OTAx 下载失败时，下载导致损坏的 OTAx 分区“自愈”需求的支持通过分区升级解决。flash 有两个区域 defult 和 update 区域。原则上断电，断线等不会影响使用。35、提供当模块处于升级过程中时，获取升级进度的接口通过回显字符确认。36、软件是否支持语音协议目前软件支持亚马逊，天猫精灵等标准语音控制端协议，但是 wifi 没有支持到语音输入。37、软件支持云协议种类模组提供标准协议以及定制协议支持，提供 mqtt demo 以及 app demo 源代码，双云端支持。

6、产品一致性控制

A、生产材料控制内容

1.PCB板材工艺控制（要求沉金工艺）2.板子阻抗匹配控制3.晶振频偏测试（一致性保证）4.射频容性感性器件测试（一致性保证）

B、射频校准测试流程

1.烧录产测固件，写入map表2.配合射频测试仪器和屏蔽箱测试，测试TX、RX性能参数，写入K值（功率、EVM、频偏），写入mac地址。3.检查每一模块测试射频性能的参数4.复检模块MAC地址5.上电连接路由，确认连接性能和射频效果

C、产品稳定性

1. 连接、断开频率：模块在网络一般的环境内工作，都能保持常连接，如果网络环境的问题导致模块断开连接，短时间内模块就会进入重连机制，反复去连接AP。2.数据收发完整性：模块无论在STA、AP、STA+AP模式下，建立TCP\UDP 网络连接时，保证大数据量稳定传输3. 批量产品，提供产品log参数

7、天线

天线主要的标准，可以根据三个图分析：

场型图、S11、SWR

RTL8710BX Wifi 模块频段 2400~2500MHz

天线增益 ≥ 3dBi：3dBi 的天线可以在 5 米内信号非常好，它是以池塘形状向外发送信号。

阻抗 50 ohm，实际应用中 50 欧姆的匹配兼顾了耐压，功率传输和损耗等。

优势：

驻波比 ≤2，表示天线和电波发射台是否匹配，等于 1，表示给天线的电波没有任何反射，大于 1，表示有部分电波被反射回来。

要求模块输出端匹配阻抗一致性稳定，按照标准为 50 欧姆。
